Thế nào là hệ thống điều áp cầu thang thoát hiểm?

Khái niệm

Hệ thống điều áp hay còn gọi là hệ thống tăng áp, một hệ thống bắt buộc phải có trong các tòa nhà, giúp điều chỉnh áp suất không khí tại cầu thang, hành lang khi xảy ra hỏa hoạn.

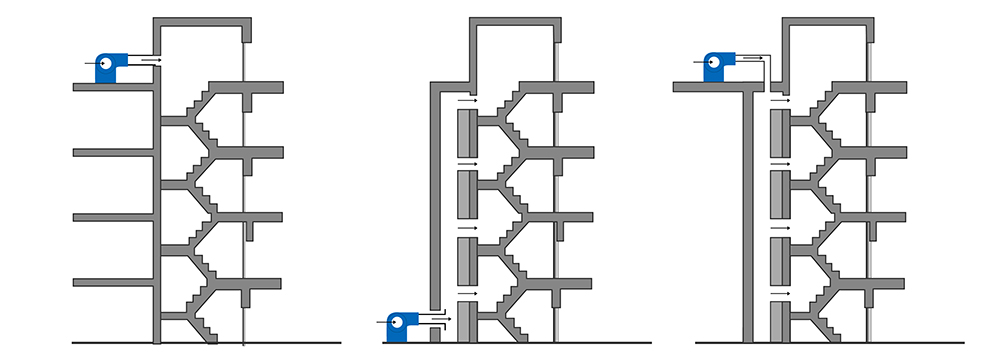

Trục thải khí của hệ thống điều áp

Quy tắc lắp đặt

Theo TCVN 6160:1996, nhà cao tầng được hiểu là công trình (bao gồm nhà ở, văn phòng, khách sạn, TTTM…) có độ cao từ 25m đến 100m (tương đương từ 10 đến 30 tầng). Về quy định bắt buộc đối với hệ thống điều áp, điều 11.4, 11.5, 11.6 của TCVN 6160:1996 đã được trình bày rõ như sau:

• Điều 11.4: để đẩy khói từ hành lang hoặc phòng đệm của mỗi tầng, phải thiết kế hầm đẩy cưỡng bức và có van ở mỗi tầng. Lưu lượng đẩy của quạt, mặt cắt hầm đẩy, van điều khiển được xác định theo tính toán. Van và quạt phải được đóng mở tự động bằng các đầu báo và bằng các nút điều khiển ở mỗi tầng.
• Điều 11.5: để khói từ thang máy, buồng thang không lan vào các tầng thì các tầng phải đảm bảo áp suất dư của không khí là 2Kg/m2 khi có một cửa mở.
• Điều 11.6: để khói không lan vào buồng thang, thang máy và ngược lại thì cửa vào buồng thang phải thiết kế phòng đệm có cửa tự động đóng và có đệm kín và có hệ thống điều áp với áp suất dư của không khí ở phòng đệm không nhỏ hơn 2Kg/m2.

Tại sao cần lắp đặt hệ thống điều áp cầu thang thoát hiểm

Một trong những tác dụng nổi bật của hệ thống điều áp đó là giữ cho khói và khí độc không xâm nhập được vào các lối thoát hiểm. Nhờ đó, hạn chế tối đa nguy cơ gây hại đến tính mạng con người, tạo lối thoát và nơi trú ẩn tạm thời cho con người.

Thêm vào đó, hệ thống điều áp còn góp phần hỗ trợ công tác chữa cháy, cứu hộ cứu nạn nhờ tạo ra sự chênh lệch về áp suất giữa cầu thang bộ và các khu vực khác như sảnh, hành lang, căn hộ. Bảo vệ và giữ gìn tài sản khỏi những tác động của khói và nhiệt từ đám cháy cũng là một trong những lý do vì sao cần lắp đặt hệ thống điều áp cầu thang thoát hiểm. Khi một lượng lớn không khí sạch cung cấp bởi hệ thống điều áp được đưa đến cầu thang bộ sẽ tạo ra một bức tường vô hình, giúp ngăn không cho lửa và khói cháy lan ra các khu vực xung quanh. Thậm chí hệ thống chuông, đèn, cảm biến… sử dụng trong các trường hợp khẩn cấp cũng sẽ bị nhiệt tác động nếu không có hệ thống điều áp ngăn chặn.

Hệ thống điều áp cầu thang giúp bảo vệ tính mạng cư dân

Cấu tạo hệ thống điều áp cầu thang thoát hiểm

Hệ thống điều áp cầu thang thoát hiểm có cấu tạo bao gồm các bộ phận chính như quạt điều áp, đường ống dẫn gió, các cửa cấp khí và van đóng mở, hệ thống cảm biến, hệ thống chữa cháy tự động và hệ thống quản lý BMS (Building management system). Chức năng của mỗi bộ phận cấu tạo nên hệ thống điều áp cầu thang thoát hiểm đó là ngăn không cho khói và lửa xâm nhập vào khu vực của cầu thang bộ.

Trong đó, 2 bộ phần đóng vai trò quan trọng nhất đó là hệ thống cảm biến và hệ thống quản lý BMS. Hệ thống cảm biến sẽ bao gồm cảm biến chênh áp, cảm biến khói và nhiệt. Trong trường hợp có hỏa hoạn xảy ra, một hoặc đồng thời các cảm biến sẽ được kích hoạt và đưa tín hiệu đến hệ thống BMS. Sau khi nhận được tín hiệu, hệ thống BMS sẽ khởi động 100% công suất của quạt tạo áp. Các cửa hút, xả khí theo cài đặt mặc định sẽ tự động điều tiết luồng không khí để đảm bảo lượng áp suất dư cần thiết, tạo ra vùng đệm và thoát hiểm an toàn cho cư dân. Trong khi hệ thống điều áp vận hành, các tín hiệu báo cháy, đèn báo, hệ thống dập lửa tự động cũng sẽ hoạt động song song. Một số hệ thống BMS còn kết nối tự động đến lực lượng PCCC để nhanh chóng hỗ trợ cứu nạn.

Nguyên lý hoạt động của hệ thống điều áp cầu thang thoát hiểm

Theo nguyên lý hoạt động, khi hỏa hoạn xảy ra, hệ thống điều áp cầu thang thoát hiểm sẽ phải tự hoạt động. Nhờ bộ phận quạt điều áp, không khí sạch từ bên ngoài tòa nhà được đẩy vào bên trong cầu thang thoát hiểm và tạo ra một lượng khí có áp suất  từ 20 Pa đến 50 Pa và tốc độ lưu thông cao hơn khu vực hành lang. Nhờ luồng không khí áp suất cao sẽ giúp lửa không bị cháy lan, khói và khí độc sẽ không xâm nhập vào khu vực cầu thang thoát hiểm.

Yêu cầu kỹ thuật

• Để khói không xâm nhập được vào cầu thang thoát hiểm thì mức tạo áp đối với hệ thống điều áp là từ 20 - 50 Pa.
• 0,75 - 1,3m/s là vận tốc thoát gió khi cửa thang thoát hiểm được mở đồng thời cửa ở tầng liền kề, hai cửa cuối cùng ở tầng trệt và tất cả các cửa còn lại của thang điều áp ở tất cả các tầng khác đều được đóng.
• Lực mở cửa không được lớn hơn 110N. Tất cả cáp cấp nguồn và điều khiển đều phải sử dụng cáp chống cháy.
• Nguồn điện cấp cho quạt điều áp phải là nguồn ưu tiên.
• Công tắc điều khiển on/off (bật/tắt) được lắp đặt ở tủ điều khiển chữa cháy chính.
• Hệ thống điều áp sẽ được trực tiếp điều khiển bằng tủ báo cháy tự động. Vì vậy, bất cứ lúc nào có tín hiệu báo cháy từ trung tâm báo cháy. Nút nhấn khẩn cấp để khởi động hệ thống điều áp được lắp đặt không quá 1m tính từ cửa ra vào cầu thang, bên ngoài lồng thang. Hệ thống không được ngừng, trừ khi có chế độ ngắt bằng tay.
• Mỗi khu vực điều áp suất được cung cấp đường thoát gió để tránh tình trạng quá áp.

Hệ thống điều khiển khói dùng áp suất âm

Trong quá trình cung cấp dịch vụ quản lý và vận hành tòa nhà, Taisei VN luôn chú trọng đến độ an toàn cũng như ngăn chặn kịp thời những nguy cơ có thể xảy đến với Khách hàng. Chúng tôi luôn đảm bảo hệ thống điều áp cầu thang thoát hiểm và các bộ phận liên quan khác có thể hoạt động tốt các chức năng của mình.

....................................
